在气体监测系统中，气体报警器控制器的接线方式直接关乎系统稳定性与可靠性。米昂电子作为行业内的专业企业，为大家详细介绍三线制与四线制接线的实用技巧。
三线制接线技巧
三线制气体报警器通常采用 4-20mA 模拟量信号输出，其接线端子一般标记为 V（电源正极）、S（信号输出）、GND（电源负极 / 公共端） 。从控制器引出对应 V、S、GND 的三线电缆，与报警器侧的三个端子一一对应连接。比如在某小型工厂车间的气体监测项目中，使用米昂电子三线制气体报警器，施工人员从控制器牵出三线电缆，将红色线接报警器 V 端（常为电源正极），蓝色线接 S 端用于传输与气体浓度成比例的 4-20mA 电流信号，黑色线接入 GND 端。这种接线方式优势在于供电与信号传输分离，仪表功耗不影响信号输出稳定性。但现场施工务必使用屏蔽线，以抵御外界电磁干扰，防止线路干扰造成电流突变，导致控制器数据显示与实际检测值不符。
四线制接线技巧

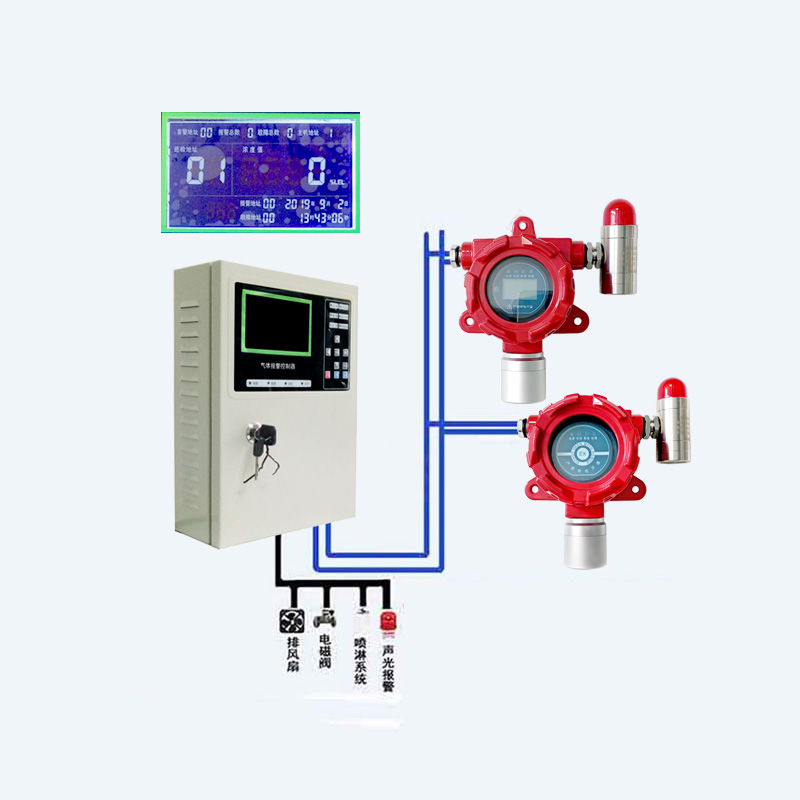

四线制多采用 RS485 数字量信号传输，常见于大型多点位监测系统。报警器有四个接线端子，一般标识为 V（电源正）、G（电源负）、A（信号正）、B（信号负） 。接线时，从控制器引出四线电缆，先将电源线 V、G 分别连接报警器对应供电端子，为设备供电；再把通信端口的 A、B 端子，用专用屏蔽双绞线接入控制器相应信号侧。多个报警器采用 “手拉手” 串联方式，即上一个报警器的 VGAB 端子与下一个报警器的 VGAB 端子依次相连。以大型化工园区为例，众多监测点位需长距离传输数据且抗干扰要求高，选用米昂电子四线制气体报警器，按此接线方式构建稳定监测网络，各报警器数据能准确传输至控制器，实现对大面积区域的有效监测。
总之，合理选择三线制与四线制接线，并掌握对应实用技巧，是保障气体报警器控制器高效运行、实现精准气体监测的关键。
